UW500集散控制系统DCS

UW500a集散控制系统

UW500s&UW510s安全控制系统SIS

UW500s（UWinPAS500s）&UW510s（UWinPAS510s）安全控制系统，是专门为安全相关系统、或条件苛刻的任务而自主研发的高安全性、高可靠性、高适应性的安全控制系统。其硬件装置采用硬件模块冗余容错、高可用安全模块、高安全工业网络等技术，软件平台采用多领域工程对象模型、实时控制安全运行、内生安全主动防御等技术。

安全控制系统由安全控制站及编程监控计算机与网络设备构成；安全控制站由安全控制模块、安全模拟量输入模块、安全数字量输入模块、安全数字量输出模块，及网络交换机模块、电源模块及配套端子座组成；具有高可靠性、高可用性、高安全性、高适应性的特点，包括UW500s安全控制系统（SIL2）与UW510s安全控制系统（SIL3）。

UW500s适用于IEC61598定义的低要求和高要求模式的安全相关应用，符合IEC61508定义的SC2系统能力等级和SIL2硬件安全完整性等级，通过SIL2等级安全评测认证；控制站规模：AI:512、DIO:10242，系统规模，AI:16384、DIO:32768。

UW510s适用于IEC61598定义的低要求和高要求模式的安全相关应用，符合IEC61508定义的SC3系统能力等级和SIL3硬件安全完整性等级，通过SIL3等级安全评测认证；控制站规模：AI:512、DIO:1024，系统规模，AI:16384、DIO:32768。

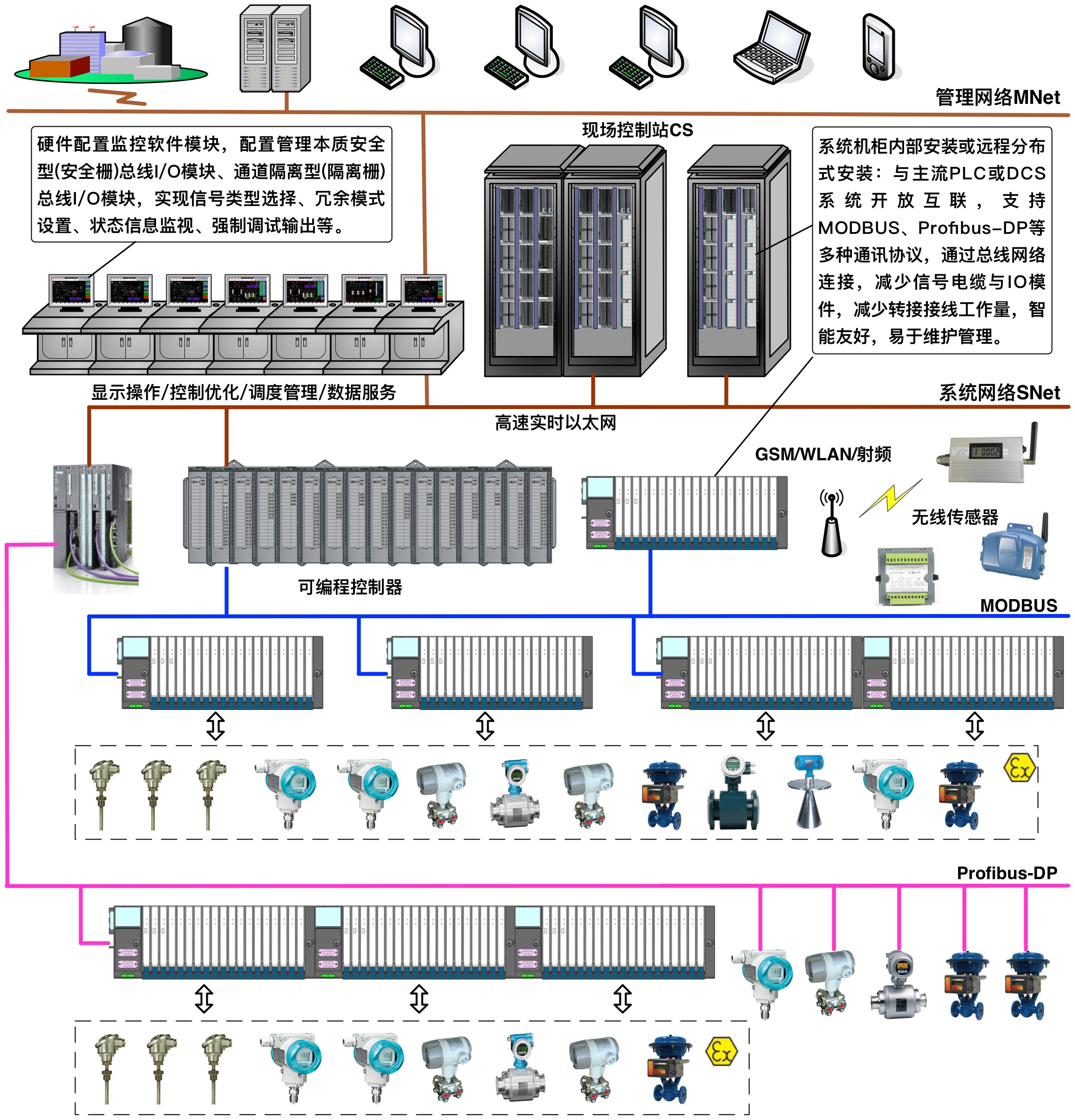

UW5100电子布线技术

UW500n可编程自动化系统

UW500n可编程自动化系统采用二层网络结构，分别是系统网络SNet、控制网络CNet。CNet连接主机箱CPU模块及扩展机箱通信模块；SNet采用工业以太网，可连接多套控制站，或多台操作站/工程师站。
系统网络SNet
     系统网络SNet是UW500可编程自动化系统连接工程师站、操作员站和现场控制站等节点的实时工业网络。实现现场控制站、操作员站及其相互之间的数据传递，保持数据的一致性。
     系统网络采用工业以太网，符合IEEE802.3标准；
     采用可靠性高的热备冗余结构，可以保证在任何一条网络失效的情况下不影响系统通讯。
     系统网络的最大通讯距离与集线器/光端机的个数和使用的通讯介质有关。双绞线每段最大长度为120m，光纤每段最大长度为1850m。系统网络涉及的硬件有操作站/工程师站、控制站、集线器/光端机以及传输介质。
控制网络CNet
     控制网络CNet V2.0是控制站内部主机箱和扩展机箱间使用的冗余实时网络，实现控制站内部的扩展I/O机箱和主机箱CPU模块之间的互联和信息传递。
     控制网络最多扩展节点数为16。
     通讯网络担负着传递过程变量、控制命令、组态信息、报警信息以及历史数据等任务，网络的结构形式、层次、灵活性、开放性以及传输方式等各方面的性能的表现，很大程度上对整个系统性能起着决定性作用。

UW300内生安全可编程逻辑控制器PLC

UW300内生安全可编程逻辑控制器PLC包括控制模块、电源模块、I/O模块、机柜及其附件；控制站规模：模拟量输入输出AIO:2176，或数字量输入输出DIO:4352；系统支持248个控制站，则系统规模：AIO:539648，或DIO:1079296。

功能模件是控制站内部完成特定任务的硬件板卡、运算处理单元、应用软件的组合。功能模件智能化，具有独立性、自主性，并及时有效地完成所分担的局部任务。功能模件通过冗余控制网CNet互连。

• 控制模件：集成高速处理器、冗余控制网络与冗余系统网络，解释运行所设计的控制策略，并支持数据同步与冗余切换；
• 模拟量输入模件：实现模拟量点数据的类型选择、程控放大、数据采集、故障诊断、数字滤波、线性校正、工程转换等；
• 模拟量输出模件：实现模拟量点数据的校验、锁存、保护输出，可以根据配置要求在异常情况下，实现数据输出保持或输出指定设定值；
• 数字量输入模件：实现数字量的输入，包括数字输入的抖动消除、变化时间戳生成、实时响应；
• 数字量输出模件：实现数字量的输出，包括数字输出的校验、诊断、掉电记忆、上电保护等。

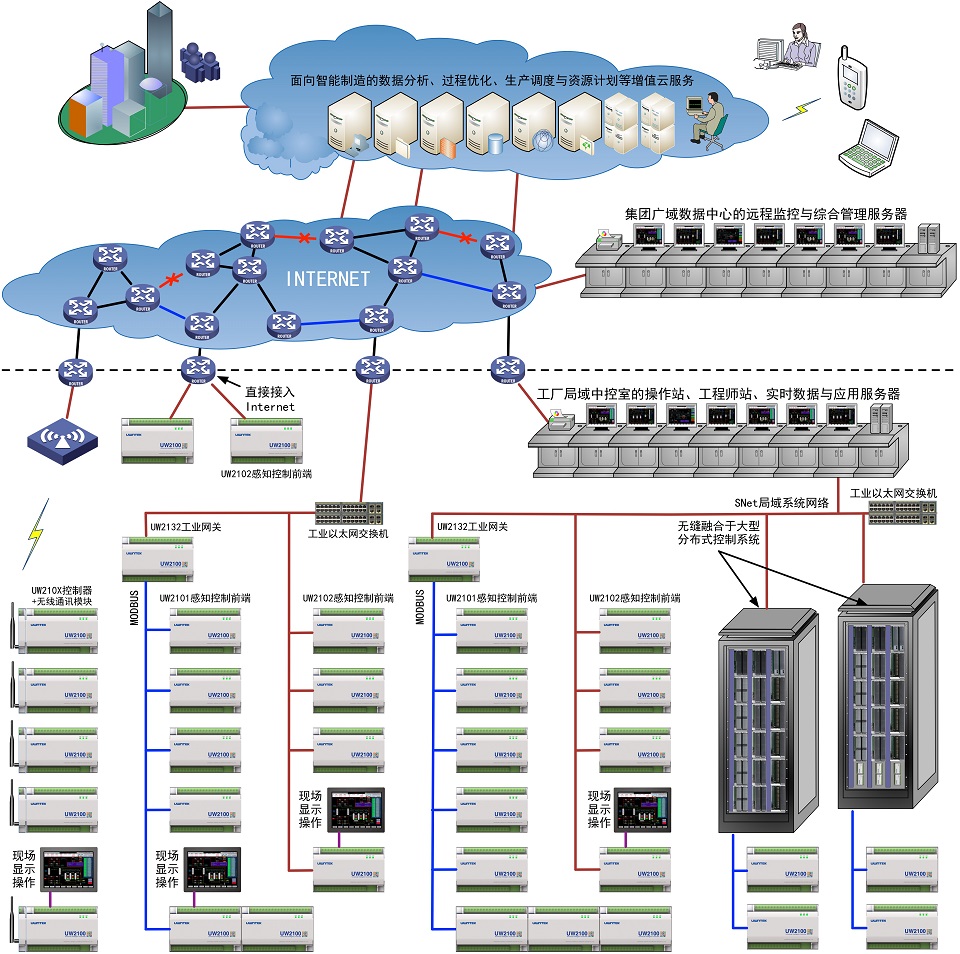

UW2100可编程控制器与系统

依托浙江大学综合性学科优势，吸收浙江大学控制工程实验室、浙江大学工业自动化国家工程研究中心、浙江大学工业控制技术国家重点实验室等数十年的科研成果，结合自身长期的科研攻关与创新积累及其丰富的工程经验，为支持“智能制造”国家新型战略型产业，在国家863“高端大规模可编程自动化控制器与系统”研发的基础上，成功研制出UW2100工业物联网控制系统eDCS。

UW2100可编程控制器与系统，作为小型一体化PLC产品，可独立运行，也可连接扩展I/O模块构成系统。该系列产品采用扁平化自动化体系架构，体积小、装配灵活、具有良好的可扩展性能，功能强大，性价比高，满足小规模的控制要求，可适用于多行业工业环境需求。

UW2100可编程控制器与系统，系列硬件中包括一体化的小型CPU模块、I/O扩展模块、通信模块。CPU模块可独立运行，CPU模块本身集成了一定数量的本机I/O点，多种CPU模块，满足不同I/O点数及类型的配置需求；当控制应用需求超出CPU模块自带I/O点数时，可选配I/O扩展模块或通信模块。CPU模块具有本地通信功能，可通过RS232直接连接数据终端设备，可通过RS485连接各485总线设备。

UW2100可编程控制器与系统，硬件包括一体化小型CPU模块、I/O扩展模块、通信模块及其附件；系统I/O带载量：模拟量输入输出AIO:128，数字量输入输出DIO:256。

T6000 透平机械控制系统DEH

T6000 DEH专用控制器是优稳面向中小型汽轮机发电机组和拖动机组开发的一体式控制器，适用于0.3~50MW左右的各种汽轮发电机组和工业拖动机组。T6000 DEH 用控制器包括总线网络通讯单元、伺服驱动与汽轮机计算处理单元及I/O处理单元等。具有更高的抗干扰能力并且自带伺服功放功能，可直接驱动常用的ATOS伺服阀、DDV阀、VOITH阀、CPC阀、REXA阀等电液转换器，配合主机厂的各种液压设备。主要应用于各种类型的余热发电、垃圾发电、生物质发电等发电机组，提供专业的孤网运行、热电联调、补汽调节、滑压运行等控制方案。抗干扰能力强并且自带LVDT调制解调功能，驱动能力达正负40MA。

T6000产品图

T1000 DEH微型控制器是专门面向小型风机和水泵拖动型小汽轮机市场的一体式控制器（机组功率小于1MW），具有极高的性价比，特别是小型拖动汽轮机组。

T1000产品图

600汽轮机数字电液控制调节系统具有冗余的多功能总线，实现主控冗余，模块冗余，电源和通讯冗余。可配置包含RTD、TC、AI、AO、DI、DO全系列模块冗余，专用的智能化DEH专用模块，全数字化可编程模块，可进行齿数、跳闸转速、加速度阈值、伺服比例积分等数字化设置。主要面向中、高端用户，适用于所有类型汽轮机发电机组、拖动机组。具有强大的汽轮机调速控制、汽轮机主机及辅机DCS系统扩展监控能力，并可以根据机组类型选择各种高级的控制功能软件包，特别是针对汽轮机（DCS、DEH、ETS、TSI仪控仪表）一体化高性价比的解决方案。

T600网络架构图

UWinTech控制工程应用软件平台

UWinTech控制工程应用软件平台基于Windows7/WindowsXP及实时OS等多平台异构系统，采用多任务多线程和组件结构设计等技术，集现场数据采集、I/O模件模块诊断配置、分布式实时数据库、控制算法实时执行、图形监控与实时操作、海量历史数据库、报警和安全机制、操作事件记录、工程设计文档支持等功能于一体。工程师站编程组态软件、操作员站图形监控软件、现场控制站实时控制软件，分别运行在不同层次的硬件平台上，通过控制网络和系统网络交互各种数据、管理和控制信息，协调一致地完成整个集散控制系统的各种功能。

NGM多领域工业数字孪生设计开发平台

NGM是优稳公司联合浙大控制装备及综合安全研究所共同开发的流程工业数字孪生系统设计开发平台，可用于构建通用流程模拟系统PSS、操作员仿真培训系统OTS、优化控制系统APC等，NGM作为新一代信息技术，是助力流程工业关键基础设施全面实现数字化转型的发展引擎，推动我国从制造大国走向制造强国。

UWinESL网络安全套件产品

主机卫士：部署在工业控制系统中监控主机、工程师站、操作员站、数据服务器等需要进行安全加固的终端中。

防火墙：部署在控制层和监控层之间，用于检测和过滤恶意网络流量,防止网络攻击和未经授权的网络访问,保护关键基础设施安全。

审计系统：部署在管理层的数据中心中，用于接收控制层流量采集端上传的审计日志，并进行统计分析和日志告警。

综合管理平台：部署在管理层的数据中心中，用于对其它工业安全产品进行统一管理。

OEM定制配套与成套专用控制装置

依托浙江大学综合性学科优势与浙江大学工业自动化国家工程研究中心控制理论与控制工程领先的科研成果，基于杭州优稳自动化公司技术团队近10年聚焦智能仪表、可编程控制器、集散控制系统、控制工程应用软件平台的技术积累，及其OEM/ODM定制开发与技术管理、 质量控制与制造管理经验。杭州优稳自动化系统有限公司根据客户需求，提供多项OEM/ODM产品定制开发服务，使客户的产品与众不同，助客户的创新产品独 卖，为客户创造增值价值；
